大型恒溫恒濕實驗室，步入式恒溫恒濕室

電壓：380V

功率：15KW

凈重：50000KG

產品用途：大型步入式高低溫試驗箱

一、技術參數

1，型號：XHS-12A-16

2，房體有效尺寸：11.0×2.5×144.0(W×H×D)(單位：m)

3，測試范圍：a溫度范圍：30℃～35℃ 溫度可調，b濕度范圍：50%RH--70% RH濕度可調

4，客戶產品最佳溫濕度： 30℃  50%RH

5，儀表解析精度：a溫度：0.1℃，b濕度：0.1%RH。

6，儀表控制精度：a溫度：±0.5℃，b濕度：±1.5%RH。

7，溫度波動度： (空載測試）a溫度：≤±2℃，b濕度：≤±5%RH。

8，設備功率：380V 50Hz   KW

二、結構及材質

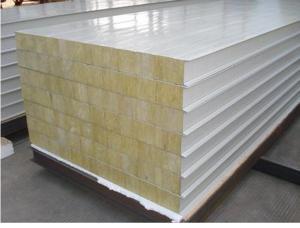

一、房體板材：房體采用彩鋼夾芯板制作，五面體結構，內部采用304不銹鋼板，外部為彩鋼板，厚度0.5mm，表面貼PVC保護膜，防止刮傷，安裝完成即可撕去。

保溫材質：保溫巖棉厚度75mm，密度100g，防火等級A級。

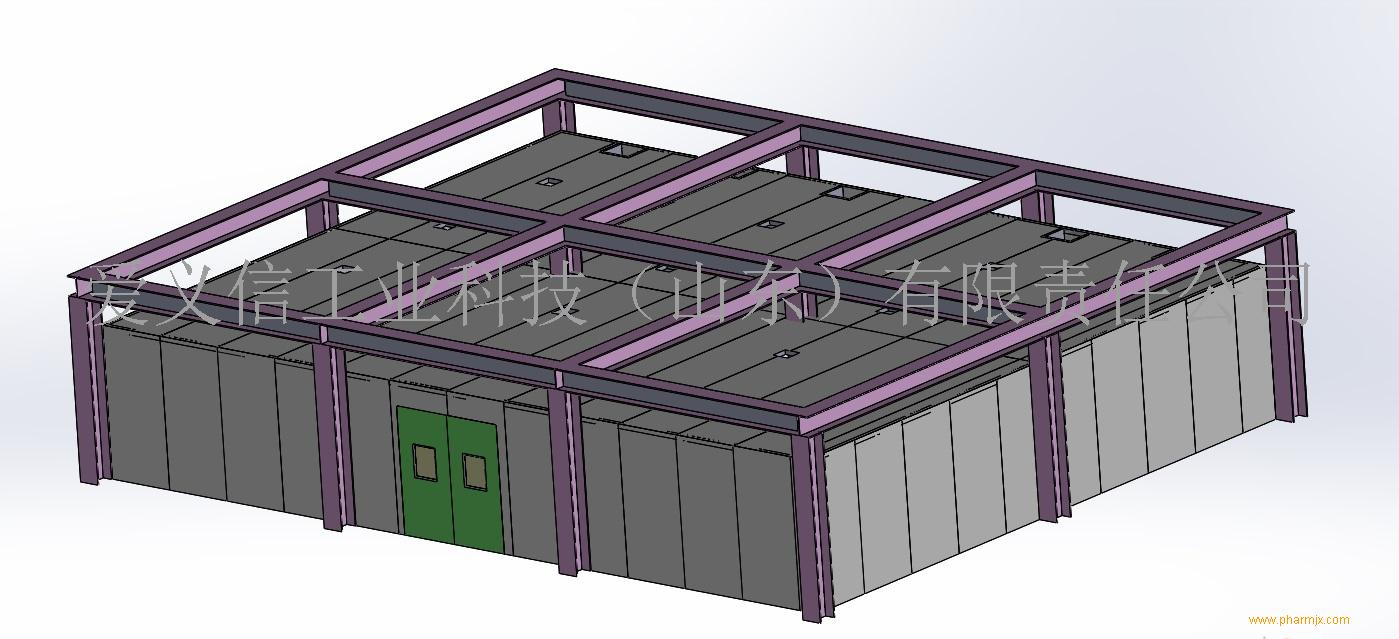

鋼構結構：采用200*200H鋼焊接成骨架，地面采用地腳螺栓固定，房間內部有兩根防銹處理，盡量減少占用面積。整體無變形，強度高。

房間細節處理：

1、房體內部拐角、邊角采用鋁合金包角處理，專用型材，美觀大方。

2、老化房門采用凈化室專用門，門樘采用鋁合金型材烤漆制作，牢固性能好。

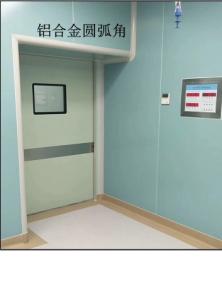

3、房體外部拐角采用鋁合金大圓弧角，整體性更為協調，更顯得美觀大氣。

二、測試門一組：雙開門200*210cm（W*H），門上方有觀察窗（30*40cm）采用雙層真空鋼化玻璃，隔熱，隔噪音。門板采用1.5毫米鋼板折彎制作，表面烤漆，采用專用拉手鉸鏈，防止變形。

三、燃燒性能：較強的防火性能，阻燃.

四、對客戶現場要求：環氧地坪，放靜電皮皮，瓷磚均可。水泥地面不行。

五、測試門與房體采耐高低溫雙層高張性密封條，以確保測試區之密閉。

三、送風循環系統

1、調和室位于設備旁邊緊挨著放置，內置風機和加熱、加濕、制冷系統，風循環方式采用頂部出風，底部回風方式，通過管道連接，中間安裝流量調節閥，以保證每個出風口相同的風速。管道采用鍍鋅管制作，表面貼保溫棉，以減少熱量損耗。進風口和出風口均采用百葉窗+散流器處理，以確保風速平穩，避免死角。

為了降低噪音，減少工作人員在房間內不適。在出風口安裝消音箱進行降噪處理，以確保內部噪音控制在合理范圍內。

在調和室進風口處安裝有新風進氣閥，每小時的換氣量可通過閥門開起大小調節。

2、加熱管采用不銹鋼鰭片式，增大了散熱面積，溫升更快，更節能。加熱控制采用PID+SSR精密控溫。在未達到設定溫度之前全功率輸出，在達到設定溫度以后功率降低，此時約為總功率的10%，節能。

3、加濕采用電極加濕，功率10KW，噪音低，加濕效率高，維護方便。

采用自動補水方式，方便效率高。

內置安全保護裝置，避免干燒，安全防護

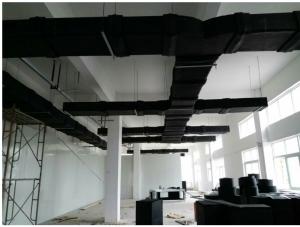

4、優化的通風設計，強力送風循環，避免任何死角，可使房體內溫度分布均勻。頂部采用鍍鋅管道連接，表面貼保溫棉保溫，吊頂式固定方式，過度式軟連，避免共振。

四、冷凍系統

1、壓縮機美國艾默生5P全封閉壓縮機，數量2臺，運行平穩，壽命長。

2、全系統使用R22 環保冷媒。

3、內螺旋式 K-TYPE 冷媒銅管。

4、全系統管路均作通氮加壓 24H 檢漏測試，杜絕了系統制冷劑泄漏的可能性。

5、波浪狀鰭片型強迫送風冷凝器。

6、斜率式 FIN -TUBE 蒸發器。

7、原裝進口電磁閥，干燥過濾器，日本川村毛細管等冷凍組件。

8、加溫、降溫系統完全獨立，所有冷凍系統動作程序，完全由微電腦控制器控制，可達最高效率及省電的優點。

五、電路控制系統

1、控制器顯示屏采用7寸觸摸式真彩液晶微電腦控制器，美觀、漂亮?？刂芇LC采用臺灣臺達，運行平穩，可靠性高。

2、產品采用電阻式高精度觸摸屏操作方式，可直接使用USB鼠標或觸摸筆點擊屏幕進行功能選擇或者參數設置?？勺杂稍O定升溫時間，升溫速率等功能。

3、儀表預留RS485通訊接口，遵循MODBUS通訊協議，方便客戶進行聯網控制。

通過一根網線，即可通過電腦進行遠程控制，操作界面和儀表一模一樣。

4、預約功能：客戶可根據需要設定啟動時間和關機時間，到達設定時間后，設備自動運行，到達關機時間，設備自動停止，無需人員守候，更方便快捷，可自如的控制恒溫恒濕房的運行時間及工作狀況。

5、轉存功能:通過插入優盤，數據可實時保存在優盤里，即使斷電數據也不會丟失，可更好的保存實驗數據，以備查驗。

6、功能高度集中：溫控、照明、時間設置、加熱通斷和風機運行都集中到配電控制箱，美觀大方、位置設置合理，操作方便。

7、具有權限等級設置功能，避免發生用戶誤操作。

8、控制模式:PID（比例-積分-微分）自動演算，PID控制簡單易懂，使用中不需精確的系統模型等先決條件。

9、畫面顯示功能：可顯示試驗條件（包括溫度段、循環次數、運行時間及剩余時間等）。

10、屏保功能，延長液晶屏的使用壽命。

11、系統有故障時，可顯示故障信息、故障原因及解決方法等。

12、運行累計功能，便于客戶查看產品使用狀況，以進行相應的維護和保養

六、安全保護裝置

1、無熔絲保護開關。

2、超溫保護

3、超壓保護

4、缺水保護

5、機過電流保護、超壓保護

6、馬達加裝過電流保護器

七、電源：380V≤±10%，50±0.5HZ

八、設備使用環境

1、溫度：0～35℃

2、相對濕度：≤85%RH

3、大氣壓：86～106Kpa

4、周圍無強烈振動

5、無陽光直接照射或其他熱源直接輻射

6、周圍無強烈氣流，當周圍空氣需要強制流動時，氣流不應直接吹到房體上

7、周圍無強烈電磁場影響

8、周圍無高濃度粉塵及腐蝕性物質

9、場地通風良好

九、相關標準

B/T2423.2-2008電工電子產品環境試驗 第2部分：試驗方法 試驗B:高溫

GB 50054-95低壓配電設計規范

GB 50052-2009供配電設計規范

GB 50169-2006電氣裝置安全工程接地裝置施工及驗收規范

GB 8624-2006建筑材料及制品燃燒性能分級

GB 50243-2002通風與空調工程施工質量驗收規范
